Hva er en intern-ekstern gjengekonverteringsmutter og hvordan fungerer den?

Hva er en Intern-ekstern gjengekonverteringsmutter

En intern-ytre gjengekonverteringsmutter er en liten sylindrisk feste som bærer to forskjellige gjengeformer på en enkelt kropp: en utvendig gjenge på ytterveggen og en innvendig gjenge som går gjennom boringen. Den er installert i et forhåndsboret eller forhåndsboret hull ved hjelp av den utvendige gjengen, og når den er satt på plass, aksepterer den innvendige gjengen en bolt, tapp eller skrue av en annen størrelse eller gjengestandard. Denne komponenten blir også ofte referert til som en gjengeadaptermutter, en dobbeltgjengemutter eller en gjengreduksjonsmutter, og alle disse begrepene beskriver den samme grunnleggende funksjonen med å bygge bro mellom to forskjellige gjengespesifikasjoner i én del.

Rent praktisk lar en gjenget adapter av denne typen et hull som opprinnelig var dimensjonert for ett festemiddel, trygt akseptere et annet festemiddel, uten å bearbeide et nytt hull eller endre strukturen rundt. Dette er spesielt nyttig når utstyr bruker blandet metrisk og imperial maskinvare, når et originalt hull har blitt slitt eller skadet, eller når en designendring krever at en mindre eller større bolt monteres i et eksisterende monteringspunkt. Fordi konverteringsmutteren standardiserer den resulterende gjengen, støtter den også utskiftbarhet på tvers av sammenstillinger som ellers ville kreve spesialbearbeidede deler.

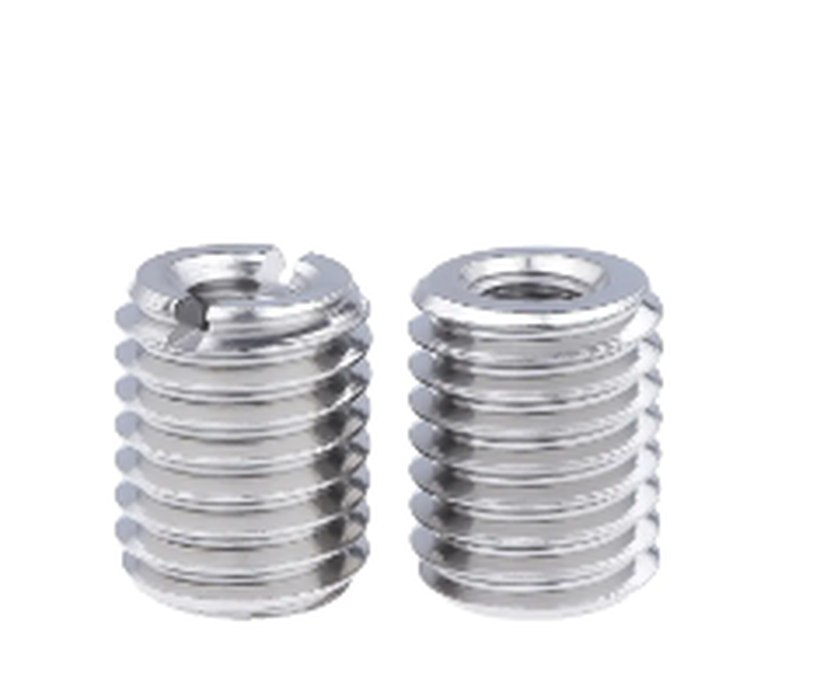

Bildet ovenfor viser en innvendig-ekstern gjengekonverteringsmutter i rustfritt stål produsert i to konfigurasjoner. Delen til venstre inkluderer en slisset topp, som gjør at mutteren kan drives med et flatt bladverktøy under installasjonen, mens delen til høyre bruker en topp med glatt boring og vanligvis drives med en intern sekskantnøkkel eller en dedikert installasjonskran. Begge deler deler den samme grunnleggende strukturen: en spiralformet utvendig gjenge på den ytre overflaten for forankring i basishullet, og en separat innvendig gjenge inne i boringen som mottar den tilhørende festeanordningen. Konverteringsmuttere av denne typen er produsert av karbonstål, rustfritt stål eller messing, med rustfritt stål som vanligvis velges for bruksområder hvor korrosjonsbestandighet er en prioritet.

Intern-ytre gjengekonverteringsmuttere, doble gjengemuttere og gjengede adaptere av denne generelle utformingen er mye brukt der gjengen som allerede finnes i et hull ikke samsvarer med festeanordningen som må installeres, inkludert maskinmontering, montering av bilkomponenter, vedlikehold av utstyr og generell reparasjon av slitte eller skadede gjengehull.

Hvordan en intern-ekstern gjengekonverteringsmutter fungerer

Arbeidsprinsippet til en gjengeadaptermutter er enkelt når de to gjengesystemene er konseptuelt adskilt. Den utvendig gjenge griper inn i grunnmaterialet , enten det er et forhåndsboret metallhull, en gjenget boss eller en sammenkoblingsfeste, og det er denne ytre gjengen som bestemmer hvordan mutteren holdes i den omkringliggende strukturen. Den innvendig gjenge griper inn i den innkommende festeanordningen , og denne innergjengen velges uavhengig av yttertråden, som er akkurat det som gjør at delen kan konvertere mellom to forskjellige størrelser eller standarder. Mellom installasjon og sluttbruk overføres dreiemomentet gjennom selve mutterkroppen, slik at veggtykkelsen og materialvalget både påvirker hvor mye belastning enheten kan bære.

Under installasjonen blir den utvendige gjengen drevet inn i basishullet til en spesifisert dybde, hvoretter den innvendige boringen er klar til å motta den tilhørende bolten eller skruen. Den isometriske illustrasjonen nedenfor markerer de viktigste strukturelle egenskapene til en typisk intern-ekstern gjengekonverteringsmutter, inkludert den utvendige gjengekroppen, den innvendige gjengede boringen, den totale lengden og den ytre diameteren, som sammen definerer hvordan delen spesifiseres og bestilles.

Som det isometriske diagrammet viser, er den utvendige gjengen og den innvendige gjengen funksjonelt atskilt selv om de deler samme kropp, som er kjernedesignideen bak hver intern-ekstern gjengekonverteringsmutter, dobbelgjengemutter og gjenget adapter. Den totale lengden og ytre diameteren er de to dimensjonene som oftest brukes til å spesifisere en del, siden de bestemmer om mutteren fysisk vil passe innenfor tilgjengelig hulldybde og boreklaring. Drivfunksjonen, enten det er et spor eller en intern sekskant, påvirker bare hvordan delen er installert og påvirker ikke dens lastbærende oppførsel når den først sitter. Veggtykkelse mellom innvendig boring og utvendig gjengerot er en annen faktor som installatører bør være oppmerksomme på, fordi en tynnere vegg generelt reduserer momentet delen trygt tåler under installasjonen. Å forstå denne to-tråds strukturen gjør det lettere å velge riktig størrelse når du konverterer mellom metrisk og imperial maskinvare, som dekkes i neste avsnitt.

Trådtyper og standardstørrelsesdekning

Hver intern-ekstern gjengekonverteringsmutter er definert av to separate gjengeforklaringer, en for den utvendige gjengen og en for den innvendige gjengen, og hver av disse kan uavhengig følge enten det metriske systemet eller det enhetlige tommersystemet. A metrisk til imperial gjengeadaptermutter er ganske enkelt en del der den utvendige gjengen følger ett system, vanligvis metrisk, mens den innvendige gjengen følger den andre, vanligvis enhetlig grov eller enhetlig fin. Denne fleksibiliteten er det som gjør dobbeltgjengede muttere nyttige i anlegg som vedlikeholder både metrisk og imperialistisk utstyr side om side.

Innenfor det metriske systemet er gjenger beskrevet av ISO 261 generell standard, som definerer nominelle diametre og tilhørende serier med grov og fin stigning. Innenfor det tomme-baserte systemet er Unified Grovt (UNC) og Unified Fint (UNF)-seriene definert i ASME B1.1 fortsatt de mest refererte betegnelsene på tvers av nordamerikanske maskiner og bilapplikasjoner. Intern-ytre gjengekonverteringsmuttere produseres vanligvis for å dekke et nominelt område fra rundt M3 opp til M30 på den metriske siden , med et sammenlignbart utvalg tilgjengelig i enhetlige grove og enhetlige fine betegnelser, som gjør at en enkelt produktfamilie kan betjene et bredt spekter av hullstørrelser uten tilpasset verktøy.

Når du spesifiserer en leverandør av gjengeadaptermutter eller ber om en tilpasset gjengreduksjonsmutter, er det generelt god praksis å bekrefte både de eksterne og interne gjengeforklaringene separat, sammen med stigningsserien, i stedet for å anta at en enkelt størrelsesbetegnelse dekker begge gjengene. Dette unngår uoverensstemmelser under montering og forkorter innkjøpsprosessen for ingeniør- og innkjøpsteam.

Materialalternativer og sammenlignende ytelse

Intern-ytre gjengekonverteringsmuttere produseres vanligvis i tre basismaterialer: karbonstål, rustfritt stål og messing, og valget mellom dem kommer vanligvis ned på balansen mellom styrke, korrosjonsmotstand og temperaturtoleranse som kreves av applikasjonen. Karbonstål gir sterk generell mekanisk ytelse og brukes ofte til standard maskinmontering der driftsmiljøet er tørt og kontrollert. Rustfritt stål bytter ut en liten mengde råstyrke for meningsfullt bedre korrosjonsmotstand, og det er grunnen til at en gjengekonverteringsmutter i rustfritt stål ofte spesifiseres for utendørsutstyr, marine tilstøtende miljøer eller komponenter som er utsatt for nedvasking og fuktighet. Messing gir god bearbeidbarhet og nyttig elektrisk og termisk ledningsevne, og det velges ofte for elektronikkhus eller presisjonsinstrumenter der gnisningsmotstand og ikke-magnetiske egenskaper betyr mer enn toppstyrke.

Diagrammet nedenfor viser en relativ sammenligning av disse tre materialene på tvers av tre ytelsesdimensjoner på en generell skala fra null til ti. Verdiene er illustrative og ment å gjenspeile allment anerkjente materialegenskaper i stedet for resultater fra en enkelt laboratorietestrapport, så de bør brukes som en generell planleggingsreferanse i stedet for en eksakt spesifikasjon.

Som diagrammet illustrerer, scorer begge karbonstål og rustfritt stål høyt på strekkfasthet, noe som forklarer hvorfor begge er vanlige valg for bærende maskinskjøter. Rustfritt stål viser en klar fordel med hensyn til korrosjonsbestandighet, i samsvar med dens utbredte bruk som en gjengekonverteringsmutter i rustfritt stål i fuktige eller utendørs omgivelser. Messing sporer litt på ubehandlet strekkstyrke, men er fortsatt et praktisk alternativ der bearbeidbarhet og ikke-magnetisk oppførsel er viktigere enn topplastkapasitet. Temperaturtoleranse følger et lignende mønster, med rustfritt stål som generelt opprettholder mekaniske egenskaper over et bredere område enn messing. Ingen av disse forskjellene gjør ett materiale universelt overlegent, og det riktige valget avhenger av å tilpasse materialet til de spesifikke mekaniske og miljømessige kravene til monteringen.

Lastekapasitet og trådengasjementdesign

Mengden belastning en gjengeadaptermutter kan overføre før gjengene strimler eller trekkes ut, er nært knyttet til hvor mye gjengeinngrepslengde som er tilgjengelig, noe som betyr hvor dypt den utvendige gjengen sitter i bunnhullet. Generelle referanser til design av festemidler, inkludert veiledning som er mye dokumentert i ressurser som Maskiner's Handbook, indikerer at uttrekksstyrken øker raskt når inngrepslengden vokser fra en grunn dybde og deretter flater ut når inngrepet når omtrent halvannen til to ganger den nominelle diameteren. Utover det punktet bidrar ekstra dybde med relativt lite ekstra holdestyrke, siden de ytre gjengene nærmest hullets inngang bærer en uforholdsmessig del av belastningen.

Dette forholdet er et generelt ingeniørprinsipp snarere enn et fast tall for hver del, fordi faktisk ytelse også avhenger av grunnmaterialets hardhet, gjengetilpasningsklasse og installasjonskvalitet. Likevel er trenden vist nedenfor en nyttig planleggingsreferanse når du skal bestemme hvor dypt et hull skal bankes for å akseptere en gitt omformingsmutter, spesielt for en kraftig dobbeltgjengemutter for maskineri der skjøten vil oppleve gjentatt belastning.

Kurven stiger kraftig mellom grunt inngrep og omtrent én ganger den nominelle diameteren, som er området der mesteparten av den brukbare holdestyrken oppnås. Mellom en og to ganger diameteren fortsetter kurven å klatre, men i en langsommere hastighet, og viser avtagende avkastning når engasjementsdybden øker ytterligere. Utover omtrent to ganger diameteren flater trenden ut, noe som indikerer at ekstra hulldybde gir liten praktisk fordel for de fleste standardapplikasjoner. Dette mønsteret stemmer overens med generell gjengemekanikk, hvor de første flere inngrepsgjengene bærer en større andel av aksiallasten enn gjengene lenger ned i hullet. For ingeniører som spesifiserer en tilpasset gjengereduserende mutter OEM-del, støtter denne trenden å velge en inngrepslengde i området en og en halv til to diameter som et rimelig generelt mål for balansert styrke uten for stor hulldybde.

Typiske applikasjonsscenarier på tvers av bransjer

Intern-eksterne gjengekonverteringsmuttere og doble gjengemuttere vises i et bredt spekter av industrielle innstillinger, og de fire kategoriene nedenfor representerer de generelle områdene der disse industrielle gjengekonverteringskomponentene er mest spesifisert. Bilmontering er fortsatt et av de største bruksområdene , som dekker motorkomponenter, girhus og chassismonteringspunkter der standarder med blandede gjenger er vanlige på tvers av forskjellige kjøretøyplattformer. Generelle maskiner følger nøye med, der gjengeadaptermuttere brukes både ved originalmontering og ved feltreparasjon av avskallede eller skadde hull. Luftfarts- og jernbaneapplikasjoner har en tendens til å kreve strammere materialsporbarhet og konsistens, mens hydrauliske systemer og annet spesialutstyr avrunder den gjenværende andelen.

Diagrammet nedenfor presenterer en generell, illustrativ oppdeling av disse applikasjonskategoriene, ment å gjenspeile bredt observerte bruksmønstre på tvers av sektoren for gjengede festemidler i stedet for tall hentet fra en spesifikk markedsundersøkelse.

Bilindustri og generell maskineri står til sammen for majoritetsandelen i denne illustrerende sammenbruddet, som stemmer overens med det faktum at begge sektorene kombinerer høye monteringsvolumer med et hyppig behov for å forene metrisk og imperial maskinvare på samme produksjonslinje. Luftfarts- og jernbaneapplikasjoner utgjør en mindre, men likevel meningsfull andel, og disse bransjene legger vanligvis ekstra vekt på materialsporbarhet og dokumentert kvalitetskontroll gitt den sikkerhetskritiske karakteren til de involverte enhetene. Hydraulisk og annet spesialutstyr representerer den gjenværende delen, hvor konverteringsmuttere ofte brukes til å tilpasse passporter eller reparere gjengede forbindelser på pumper og manifolder. De relative størrelsene til disse segmentene kan endre seg avhengig av regional industriell sammensetning, så lesere bør behandle diagrammet som en generell orientering i stedet for en presis markedsmåling. Likevel er mønsteret nyttig for å forstå hvorfor industrielle trådkonverteringskomponenter er konstruert for å betjene flere sektorer samtidig i stedet for et enkelt smalt bruksområde.

Material- og miljøkompatibilitet

Å velge riktig materiale for et gitt driftsmiljø er en av de mest praktiske avgjørelsene når du kjøper en dobbeltgjenget mutterprodusent for et spesifikt prosjekt. Varmekartet nedenfor oppsummerer generell egnethet på tvers av fire vanlige miljøer, med mørkere skyggelegging som representerer en sterkere generell passform basert på veletablerte materialegenskaper snarere enn en formell testmatrise. Denne typen sammenligning er nyttig under tidlig designgjennomgang, før en endelig spesifikasjon er låst, siden den fremhever hvilken materialfamilie som er verdt å evaluere først for et gitt miljø.

Karbonstål viser en sterk passform for generelle maskiner, der miljøet typisk er tørt og kontrollert, men dets egnethet faller i marine eller korrosive omgivelser uten ekstra plettering eller belegg. Rustfritt stål opprettholder en høy egnethetsvurdering på tvers av de fleste miljøer, og det er derfor det vises så ofte i spesifikasjonene for intern-eksterne gjengekonverteringsmuttere som brukes utendørs eller i vaskeområder. Messing er generelt godt egnet for elektronikk og presisjonsinstrumentsammenhenger, der dens ikke-magnetiske oppførsel og ledningsevne er mer verdifull enn råstyrke, mens korrosjonsmotstanden sitter mellom karbonstål og rustfritt stål i generelle industrielle omgivelser. Disse mønstrene er forankret i veldokumentert materialvitenskap snarere enn proprietære data, og de er ment som et utgangspunkt for materialscreening snarere enn en erstatning for miljøspesifikk ingeniørgjennomgang. Kjøpere som vurderer en leverandør av gjengeadaptermutter for et nytt program, bruker ofte en enkel tilpasningsmatrise som denne for å velge kandidatmaterialer før de ber om detaljerte mekaniske data.

Installasjonsveiledning

Korrekt montering av en intern-ekstern gjengekonverteringsmutter har en direkte effekt på hvor godt den ferdige skjøten yter, og den generelle sekvensen nedenfor gjenspeiler vanlig praksis for både slissede og ikke-slissede varianter. Klargjøring av grunnhullet er det trinnet som mest sannsynlig vil påvirke den endelige ytelsen, siden et underdimensjonert eller feiljustert pilothull kan føre til kryssgjenging under installasjonen. Trinnene presenteres i en typisk rekkefølge, selv om spesifikke produkter kan inkludere ytterligere veiledning fra leverandøren for uvanlige basismaterialer eller miljøer med høy vibrasjon.

1. Bekreft den utvendige gjengestørrelsen mot det tappede hullet og den innvendige gjengestørrelsen mot festet som skal installeres, kontroller både diameteren og stigningsserien.
2. Inspiser pilothullet for renhet, fjern spon, olje eller rusk som kan forstyrre full gjengeinngrep.
3. Påfør en gjengelåsemasse hvis påføringen involverer vibrasjon eller gjentatt belastningssykling, følg masseprodusentens instruksjoner for herdetid.
4. Kjør omformingsmutteren inn i hullet ved å bruke riktig verktøy, enten det er en flat driver for en slisset del eller en sekskantnøkkel eller installasjonskran for en ikke-slisset del, og hold verktøyet på linje med hullets akse.
5. Plasser mutteren til spesifisert dybde, vanligvis i flukt med eller litt under den omkringliggende overflaten med mindre designet krever en spesifikk avstand.
6. Kontroller at den innvendige gjengen er klar og uskadet før du installerer den tilhørende bolten, tappen eller skruen, og trekk til til momentverdien som passer for den indre gjengestørrelsen og materialet.

Å hoppe over trinnet med klargjøring av hull er en av de vanligste kildene til installasjonsproblemer, siden rusk som er igjen i hullet kan forhindre at den ytre gjengen sitter helt og redusere den effektive inngrepslengden diskutert tidligere i denne artikkelen. For gjentatt produksjonsbruk standardiserer mange monteringsteam på et spesifikt kjøreverktøy og momentinnstilling for hver konverteringsmutterstørrelse, noe som bidrar til å opprettholde konsistente resultater på tvers av et samlebånd.

Gjengeadaptermutter vs standard entrådsmutter

Det er verdt å skille en intern-ekstern gjengekonverteringsmutter fra en vanlig engjenget mutter, siden de to delene løser forskjellige problemer selv om de kan se like ut ved første øyekast. En standardmutter har bare én gjengestørrelse og er utformet for å sikre en bolt med samsvarende spesifikasjon, mens en konverteringsmutter, dobbel mutter eller gjengereduserende mutter har to uavhengige gjengeforklaringer på samme kropp. Tabellen nedenfor oppsummerer de viktigste funksjonelle forskjellene mellom de to deltypene.

Denne forskjellen betyr mest under anskaffelse, siden spesifisering av en standardmutter når en konverteringsfunksjon faktisk er nødvendig, ikke vil løse et problem med feil gjenge. Ingeniører og kjøpere som anskaffer en leverandør av gjengeadaptermutter, bør tydelig oppgi at en del med to gjenger kreves, sammen med begge gjengeforklaringer, for å unngå forsinkelser under tilbud og prøvetaking.

OEM og ODM tilpasningsevne

Utover standard katalogstørrelser, krever mange anskaffelsesteam en tilpasset OEM-del for gjengreduksjonsmutter bygget etter en spesifikk tegning, med en ikke-standard kombinasjon av interne og eksterne gjenger, en modifisert totallengde eller en spesifikk overflatefinish. Tilpasset utvikling av denne typen krever generelt en produsent med egen verktøykapasitet, automatisert produksjonsutstyr og et kvalitetssystem som kan holde stramme dimensjonstoleranser over store produksjonsvolumer. Dette er spesielt relevant for bil- og romfartsprogrammer, der dokumentasjon og sporbarhet av deler ofte kreves sammen med selve den fysiske maskinvaren.

Produksjonsskala og kvalitetsstyring

Ettersom etterspørselen etter standardiserte gjengede koblingskomponenter fortsetter å vokse på tvers av bilindustrien og generell maskinindustri, blir produsenter som kombinerer ingeniørstøtte med automatisert produksjonskapasitet i økende grad avhengig av både standard- og spesialdeler. Et anlegg utstyrt med hundrevis av maskinverktøy og automatiserte produksjonslinjer kan typisk flytte fra prøvegodkjenning til volumproduksjon mer effektivt enn en mindre jobbbutikk, noe som er en viktig faktor for OEM-programmer med definerte leveringsplaner. Konsekvent prosesskontroll på tvers av hver produksjonsbatch er det som til syvende og sist støtter sporbar, repeterbar delkvalitet, noe som betyr like mye for en dobbelgjengemutterprodusent som for enhver annen presisjonsfesteleverandør.
